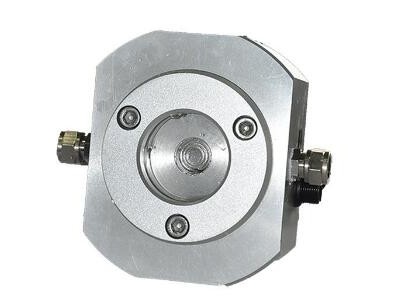

壓差式（晶硅式）靜力水準儀是由儲液器、高精度感應器、處理模塊、保護罩、聯

　　于測量地鐵隧道、建筑物、大壩、城市管道、路面等結構體的垂直位移差異變形。

　　我公司生產的壓差式（硅晶式）靜力水準儀具有兼容其他生產廠家的設備，安裝簡單、測量精

　　償、功耗低、抗干擾能力強、可靠性高等優點。

　　二、壓差式（硅晶式）靜力水準儀技術參數

　　1、型號：CS-JL020

　　2、精度：±0.1mm

　　3、量程：0.2～3000mm

　　4、工作溫度：-40℃～+80℃

　　5、信號輸出：R485 輸出

　　6、工作電壓：DC12V～DC24V

　　7、防護等級：IP68

　　8、連接方式：采用串聯方式一根主線

　　三、安裝步驟

　　1、安裝前對基點選擇的要求，要求基點原理測點距離盡可能的＞15m相對穩定無振源干擾。落差不大于2m。測點之間的間距

　　2、安裝前對傳感器進行ID地址確認，并且記錄在PC機軟件內，將所所有要安裝的傳感器聯機測試10分鐘，安裝時按照ID編號

　　器。

　　3、測點傳感器采用膨脹螺栓固定安裝并且要求固定牢固，然后將液體連通管串聯至每個測點傳感器，基點、儲液罐相連接閉合

　　求無漏液。

　　4、氣壓平衡管采用液體聯通管同樣連接方式串聯，然后和基點、儲液罐聯通

　　5、通信電纜的連接，線纜采用雙絞屏蔽PU4*0.4防滑電纜，顏色分白色信號R485A 綠色信號R485B 黑色12v-紅色12v+ 采用

　　至接線盒，連接方式采用穿藍測點基地串聯方式通信、然后與采集儀相連。

　　6、液體的添加不同的監測環境所對液體的要求也不一樣，推薦兩種液體，種為自來水，蒸餾水、一般采用該類液體首先要確定

　　體的膨脹系數子啊控制范圍之內不會結冰上凍。

　　7、防凍液+自來水、比例1:1 該液體一般用在北方寒冷地區溫度范圍-20°-30°使用。主要目的防止液體結冰上凍。

　　8、液體的添加有儲液罐一處添加，添加液體時后端測點傳感器氣門打開保證能夠有空氣排出液體添加時應保證連通管、傳感器

　　大直徑不大于2mm。這樣傳感器的穩定相更有保障。氣泡的排出方法，采用氣門下壓即可排出。
